CNC1260牛頭火花機

發布時間：2020-01-04瀏覽次數：276

CNC1260EDM

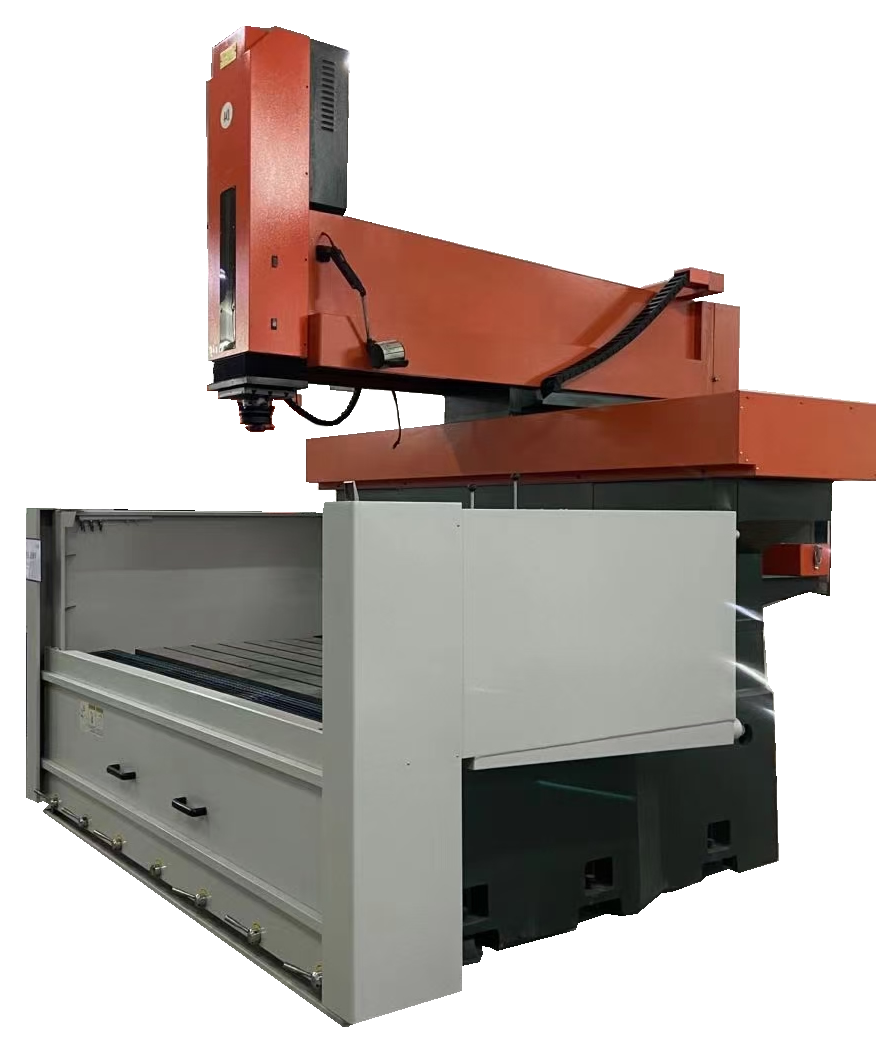

CNC1260單頭

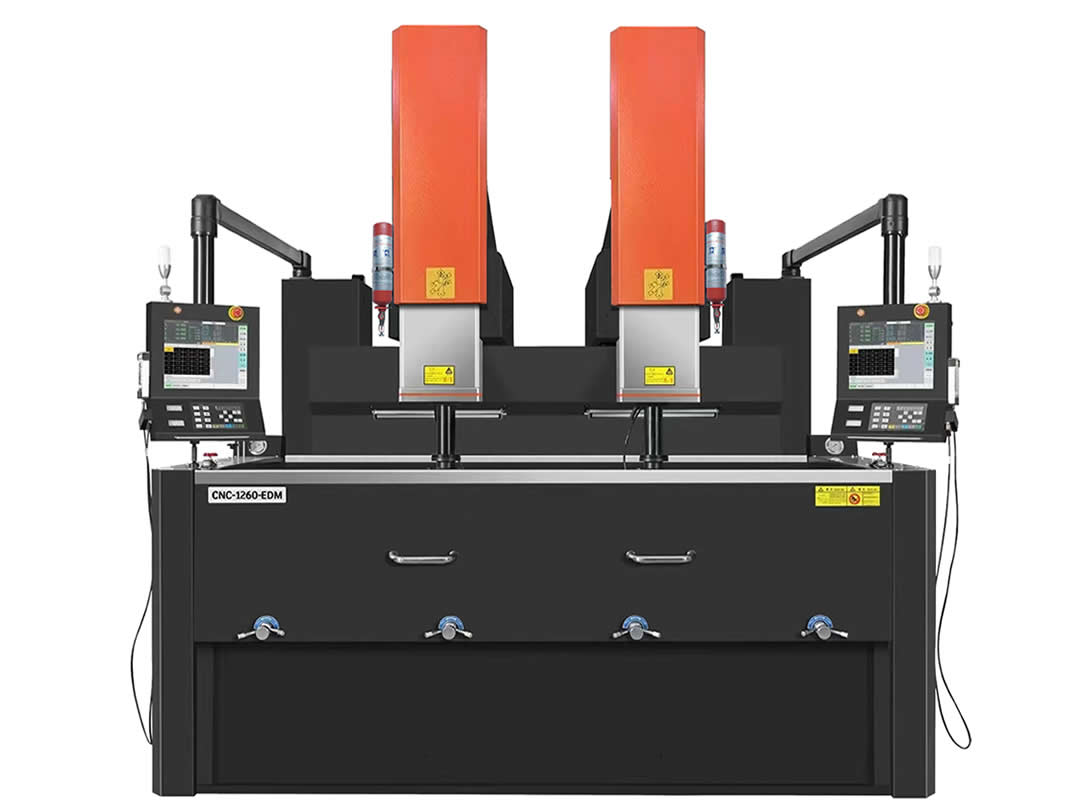

CNC1260雙頭

牛頭式火花機機械特點：

● 主機采用有限元技術分析，優良的強韌鑄鐵，結構加強筋的科學合理布局，使得床身、立柱獲得了高剛性和較小的熱變形，從而使得機床實現了高精度、高速度的加工性能；

● XY軸移動采用滑枕式結構（牛頭結構），相對移動被加工物的放電結構，實現數控軸全行程運動的穩定性，消除XY軸移動的起伏誤差和偏轉誤差；

● 采用固定工作臺的形式，承重能力大，不會因工作臺面荷重而影響加工精度，更適合大、中型模具的加工；

● 進口超精密級直線導軌和研磨級滾珠絲桿傳動，加工軸摩擦系數小，剛性好，運動反應更為靈敏，可實現高速加工；

● 放電加工是通過電腦控制移動電極來實現單軸或多軸聯動自動加工；

● 主軸有二條精密滾動導軌支承，滾珠絲桿驅動，交流伺服電機控制，具有高動態精度控制和免維護性能；

● 主軸桿為雙螺母預加載型，保證無反向間隙，驅動矩小，微量進給準確可靠，交流伺服系統配上相應的控制系統，實現自適應控制加工；

● 主軸下部裝有一個帶T型槽的電極連接板，電極連接板與主軸是絕緣的，它可以直接裝夾大型電極，也可以裝上各種工具以滿足小電極裝夾的需要；

● 工作液槽采用向下拉的手控門設計，節省操作空間，集中潤滑系統設計，有利于機床的維護和保養；

● 采用自動供油系統，可自行設定供油量及供油間隔，保證其運動順暢。

CNC系統主要功能

● 全新的電火花數控系統搭載了Windows7嵌入式操作系統，多軸聯動功能（可支持六軸聯動選配）；

● 專家系統，配有強大的加工工藝數據庫，自動生成各種不同型腔加工工藝模塊，可根據不同材質的加工要求選擇應用。能進行電極和工件材料的組合加工；銅/鋼、石墨鋼、銅/鋁合金、石墨/鋁合金、銀鎢/鋼、銅鎢/鋼、銀鎢/硬質合金、銅鎢/硬質合金、銅/鋅合金、石墨/鋅合金、銅/銅合金；

● 硬質合金專用回路、高速石墨加工回路、鏡面加工回路、超高精加工回路、梨皮面加工回路（選配）等；

● 搖動功能:自由搖動，加工到底側搖，象限搖動，鎖定指定軸搖動，自定義象限區域搖動；

● 超精PIKA加工電路鏡面加工功能：精細的電流控制電路，具有更好的大面積超精加工性能，同時具有出色的清角性能；

● 實現大面積高光潔度、小面積超精PIKA鏡面加工電路：AI數控電源搭載PIKA加工電路，可實現Ra值優于0.1μm的均一性鏡面加工；

● 高精度高效率低損耗：實現機床加工的高精度（重復定位精度≤5μm）、高效率（≥530mm/min）、低電極損耗率（≤0.1%）；

● 自動加工功能：輸入電極和工件的材料、加工面積、電極的收縮率、所需的表面光潔度等。然后，控制系統根據專家數據庫自動計算從粗加工到精加工的加工參數；

● 自動定位功能：端面定位、中心定位、拐角定位、內孔定位、隨機三點定位、出料位置自主定位等；

● 具有電極消耗自動補正能力，在多孔加工時，可預設電級損耗量。計算機將自動補償深度，使每孔深度一致；

● 機械原點自動歸零功能，加工中途停電時，計算機可自動找機械原點；

● CNC指令，標準G代碼，ISO代碼；

● 斷電復位，錯誤信息提示功能；

● 可做二軸六向側放，多孔加工、圓、方擴孔、45度清角加工，任意角度放射擴孔、平面擴孔、三軸螺旋加工；

● 安全控制功能：過載保護、代碼語法檢測、油位控制、油溫控制、自動滅火器。

主要技術參數
