機床特征

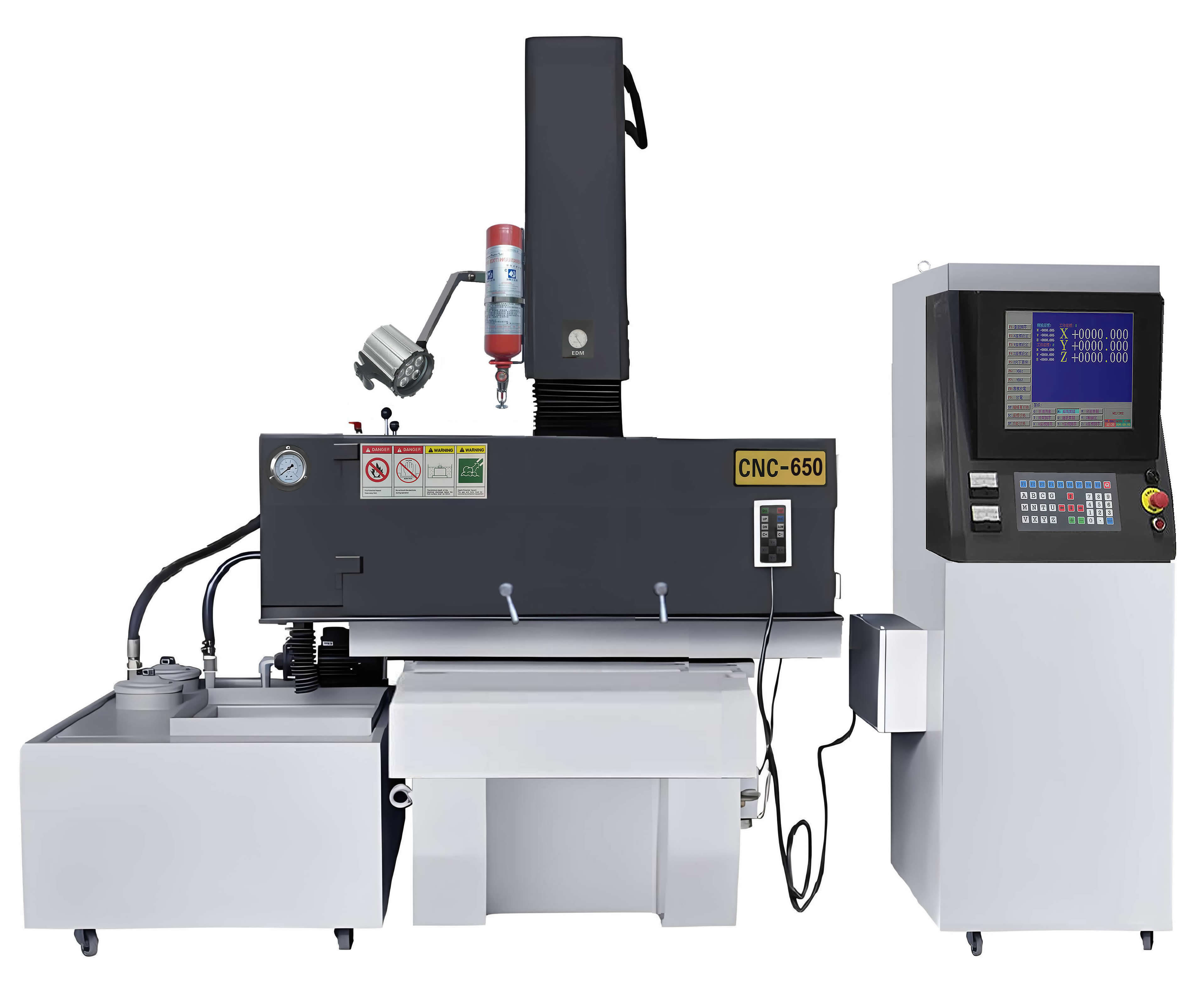

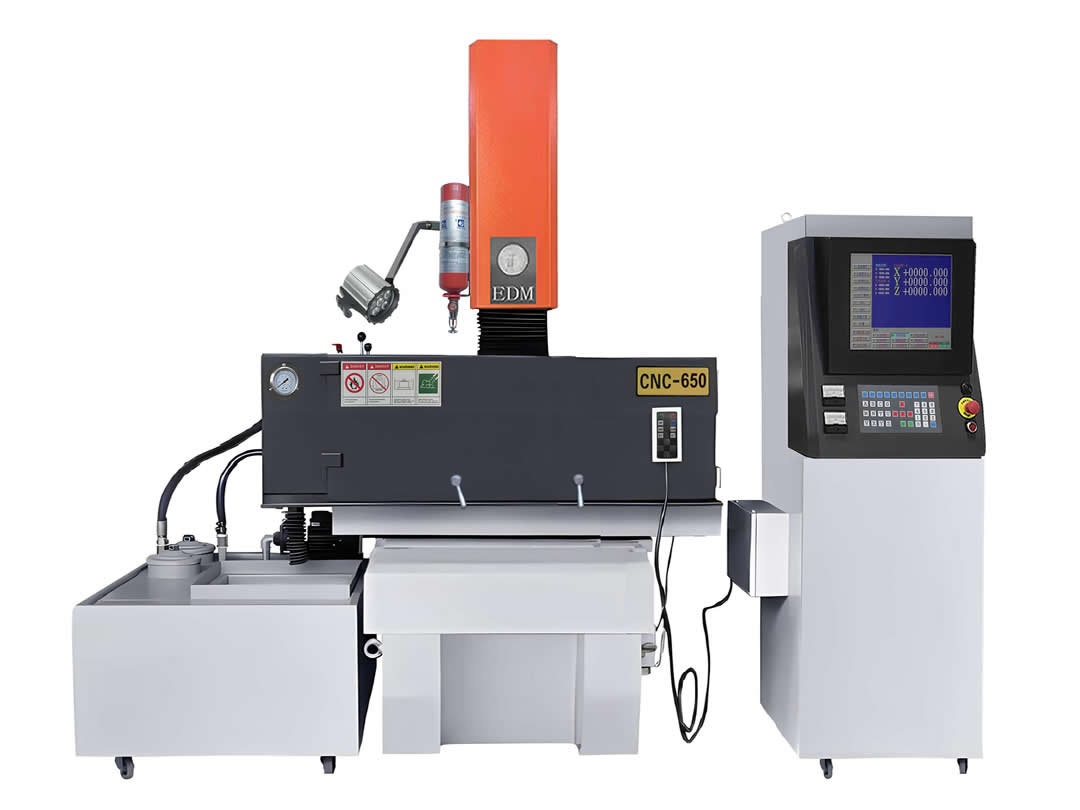

CNC火花機是三軸數控的火花機，XYZ三軸自動精密型的火花機，操作簡單新手易學。主要應用于五金、玩具、航天、軍工、汽車、電子、塑膠金屬模具，高端模具制造和精密零部件加工行業。
● 全系列由CAD精密計算設計而成，機床結構合理。鑄材采用HT300經人工時效及二次退火處理，不變形，剛性好，經久耐用，精度不變。
● 滑軌采用V型與平面設計，于重壓下滑動輕巧，精密級軸承，拖板采用進口“鐵氟龍”導軌貼面。
● Ｘ、Ｙ采用精密滾珠絲桿，搭載伺服電機驅動，確保定位精度，有效提高精密度，達到高品質的要求。
● Z軸采用高精度滾柱滑軌配合日本三洋DC伺服馬達， 使工作電敏度達到最佳狀態。
● 高精度、高強度主軸結構確保伺服加工運動順暢及展現優異的放電性能。
● 工作臺面作高周波硬化熱處理經大型進口精密磨床研磨處理，以確保制造度與壽命。
● 潤滑系統采用回收方式，滑軌潤滑動作一次完成，并保持外觀清潔。
CNC系統功能
● 提供100組以上的檔案儲存(主要由內部硬盤的大小決定)，即可儲存 100個不同模具或客戶編號能力。具有點對點之自動移位功能，記憶意為100*40000個點。
● 自行編輯依個人經驗去編輯加工條件。
● 自動編輯；給予最大深度初始電流及粗細加工的選擇，就會自動將加工條件編輯完成。
● 智能型條件編輯；只要選擇電極形狀，電極與工件材料 ，電極的截面積及粗細加工的選擇與深度設定就會自動將加工條件編輯好，以上三種編輯方式，皆可由粗-中-細 一次完成加工。
● 特殊材質加工回路，鐵-鐵，銅一鐵，石墨-鐵，銅-銅，銅-鎢鋼。
● Z軸自動靠模歸零功能。自動靠模，尋心功能。
● 具有電極消耗自動補正能力，在多孔加工時，可預設電級損耗量。計算機將自動補償深度，使每孔深度一致；
● 具有自動靠模及中心點尋找功能， 提供更快速之校正功能；
● 機械原點自動歸零功能，加工中途停電時，計算機可自動找機械原點；
● 放電條件自動調整，于放電不穩定時， 計算機自行修改放電點率及上作時間，跳升高度待穩定后，放電條件自動恢復；
● 可做二軸六向側放電，向上放電加工功能，多孔加工、圓、方擴孔、45度清角加工，任意角度放射擴孔、平面擴孔、三軸螺旋加工；
● 積碳防制系統：積碳防制系統視各種不同的加工條件，改變檢測敏感度，遇積碳加工不穩定時，計算機自動調整各加工參數，以達到有效的積碳防制。
● 可做模擬加工、測試編程之正確性；
● 絕對值/相對值顯示功能，三軸坐標可公英制切換；
● 加工深度設定值，最深值，當前值顯示功能；
● 機械使用總時間；
● 可歸零機械使用區間時間；
● 自動尋邊裝置，1/2中心鍵；
● 電極消耗自動補償、雙速排渣，自動防積碳偵測功能，遇積碳加上不穩定時，計算機自動調整各加工參數，并提高排渣高度，當穩定時就自動恢復；
● 全新設計符合歐洲CE安全規格之電源箱及17" LCD顯示屏，防塵、防水．防干擾，提高電子板壽命；
● 加工進行中斷電記憶系統.
主要技術參數
項目 | 參數 |
工作液槽尺寸（長×寬×高） | 1900*1100*600mm |
工作臺面尺寸（長×寬） | 1050*600mm |
工作臺行程（X×Y） | 650*500mm |
Z軸伺服行程 | 250mm |
Z軸輔助行程 | 380mm |
工作臺到電極平頭最大距離 | 200-850mm |
最大電極重量 | 200kgs |
最大工作尺寸 | 1550*1000*800mm |
最大工件重量 | 1200kgs |
電極消耗比 | <0.2% |
最佳表面粗細度 | 0.3μm |
最大加工電流 | 50A | 75A | 100A |
最大加工速度 | 460mm3/min | 560mm3/min | 700mm3/min |
輸入電力 | 5.5KVA | 7.5KVA | 10KVA |
標準電源 | 3×380V ±10% ,50/60Hz |
控制方式及軸數 | XYZ軸數控 |
系統語言 | 中文/英文 |
程序檔案存儲 | 100組 |
坐標系統 | 相對/絕對（ABS） |
XYZ軸最小/最大設定尺寸 | 0.005/9999.995mm |
加工方式 | 二軸六向側放加工、向上放電及三軸螺旋加工 |
油箱容量 | 1100L |
油箱重量 | 210kg |
控制電箱重量 | 220kg |
機床總重量 | 2650Kg |
油箱外觀尺寸 | 1750×1200×850mm |
控制電箱外觀尺寸 | 950×600×1850mm |
機床外觀尺寸 | 2100*1710*2360mm |
