實用型步進中走絲

發布時間：2020-12-09瀏覽次數：557

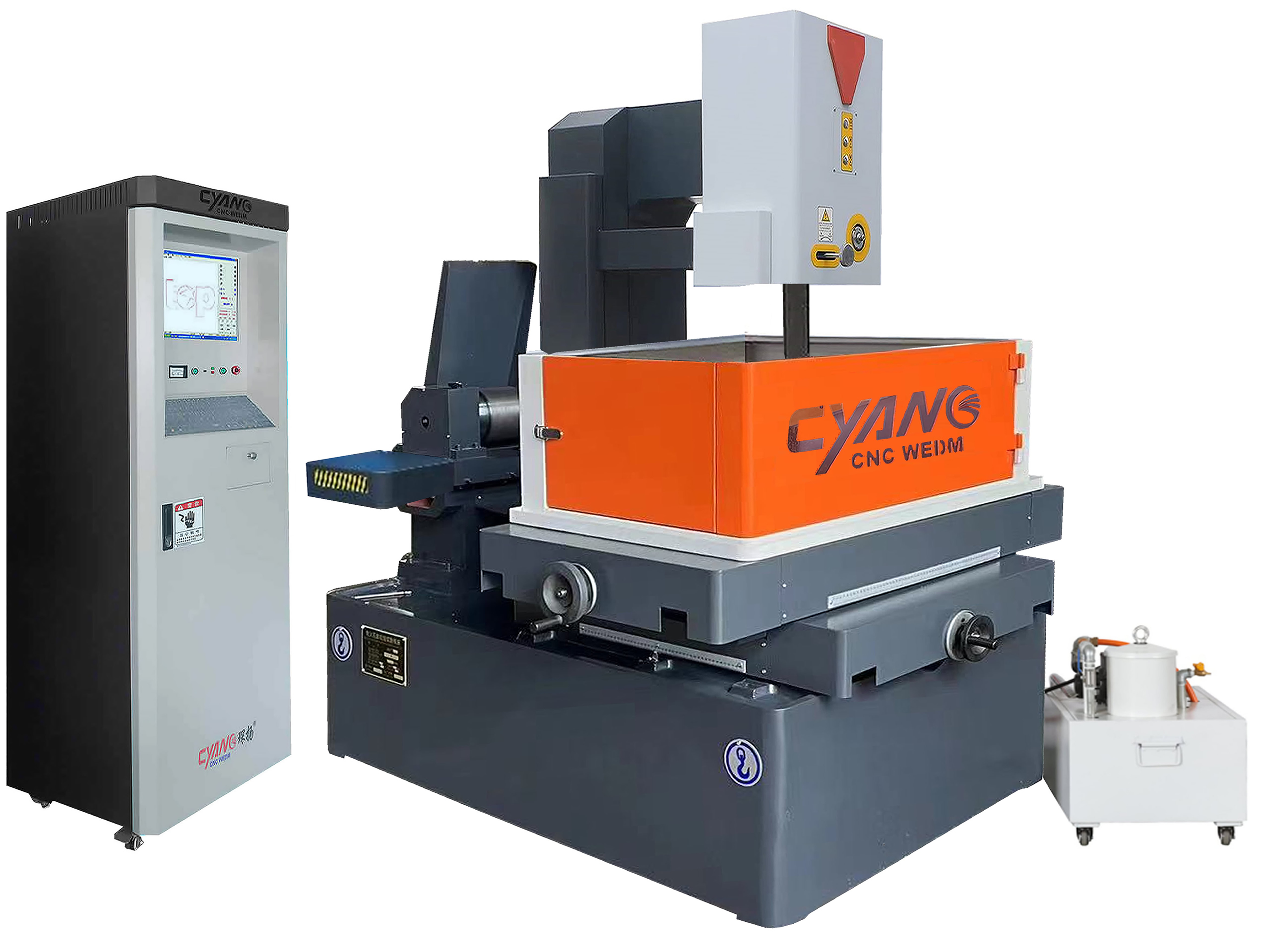

DK450C/DK540C

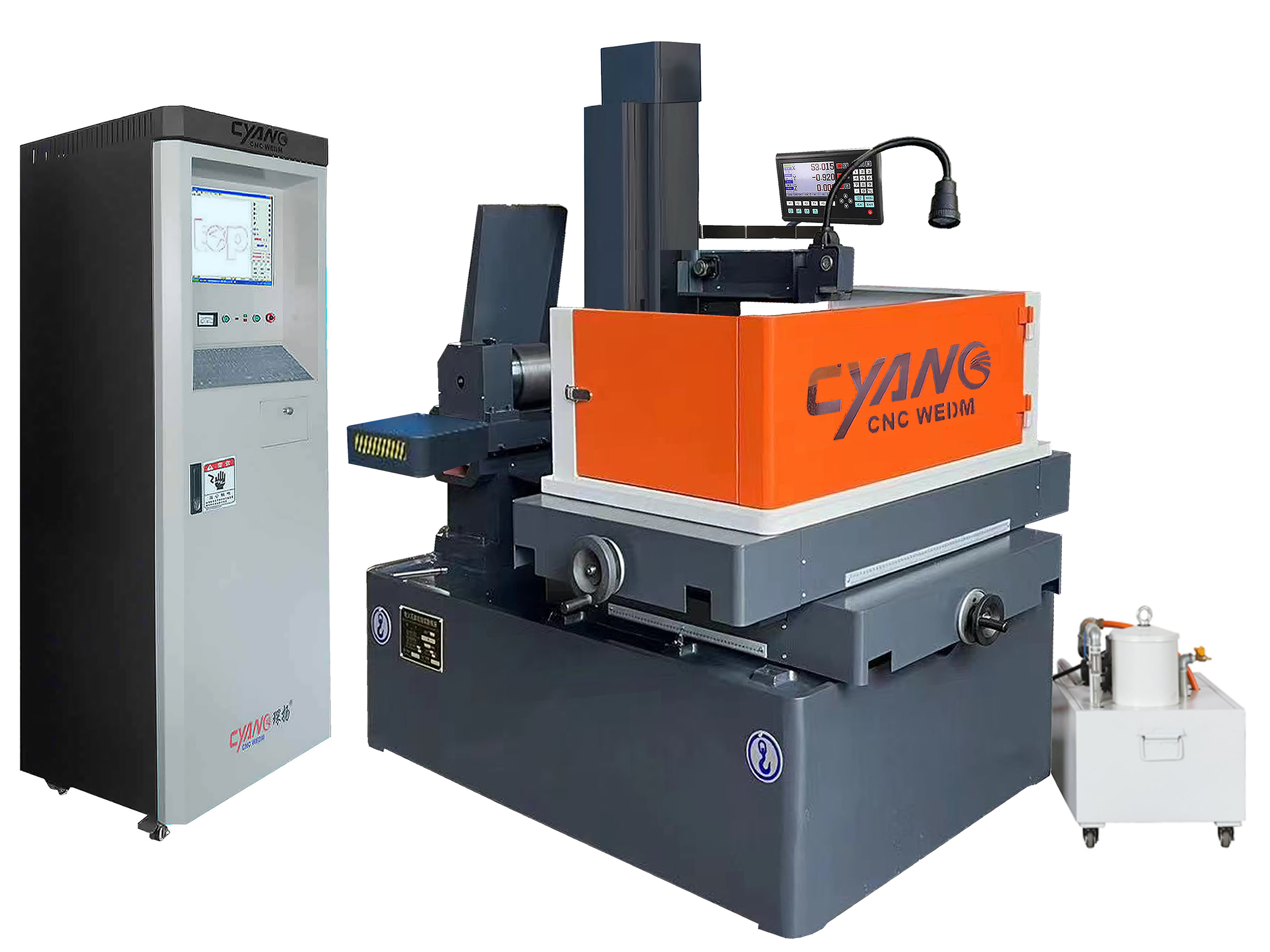

DK450F/DK540F

機床主要特點

● 設備嚴格執行【國家標準】GB/T 7926-2015和JB/T 11999.1-2014《數控往復走絲電火花線切割機床》精度檢驗，其各項技術指標符合該標準的要求。

● 箱體結構床身，X Y軸獨立布局，大厚壁優質鑄件及加強筋的配置抑制床身變形。加強型線架， UV軸桁架式結構，性能全面優化提升，助您實現最大化的生產價值；

● X、Y、Z軸采用臺灣上銀品牌高精度直線導軌，定位精度及精度保持性高；

● X、Y軸絲杠選用北方工業品牌高精度滾珠絲杠，保持較高精度；

● X、Y軸采用步進電機，低成本，無阻驅動系統，節能；

● 運絲工作臺采用臺灣上銀品牌高精度直線導軌，確保電極絲在運行時的穩定性；

● 采用雙向恒張力機構，確保電極絲在運行時的穩定性；

● 工作臺防護采用金屬框架水槽設計，造型優美，操作方便，節省空間。具有防塵、防壓、防漏，一改以往線切割污穢不堪的形象，讓加工過程滴水不漏。起到保護環境和工人身體健康及延長設備使用壽命的作用；

● 工作液系統多重過濾，有效提高工作液使用壽命，使用環保工作液，噴流均勻；

● X8繪圖編程控制軟件，實現了CAD/CAM一體化。軟件使用簡單，使用者能在很短時間內熟悉操作，擴大了線切割使用對象，開創中走絲線切割易用時代！

● 軟件支持圖形驅動自動編程，用戶無需接觸代碼，只需要對加工圖形設置加工工藝，便可進行加工；

● 采用四軸聯動五軸控制技術，可以方便的進行上下異形面加工，實時監控線切割加工機床的XYUV四軸加工狀態，使復雜錐度圖形加工變得簡單而精確；

● 加工預覽，加工進程實時顯示；

● 帶有用戶可維護的工藝庫功能，使多次加工變得簡單、穩定可靠；

● 手控盒操作，，開關運絲、水泵，使操控得心應手，提高了工人的工作效率，減小了誤操作機會；

● 高速智能高頻脈沖電源，不僅實現了切割速度和表面粗糙度的兼顧，同時保證了在極速切割條件下的穩定加工。最快切割速度可達15000mm2/h;

● 控制系統經高溫48小時老化工藝，極大降低了故障率。

數控系統功能
● 坐標系：增量坐標（相對坐標）；
● 圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能；
● 直線、圓弧插補功能；
● 斜度加工功能；
● 上下異面加工功能；
● 短路、斷絲處理功能；
● 停電記憶功能，加工結束自動停機功能；
● 自動對端面、對中心功能；
● 自動加過渡圓弧功能（任意，拐角功能）；
● 反向加工功能；
● 菜單技術、自動編程功能；
● 數據傳輸；
● 多刀切割功能；

● 脈沖電源的控制參數直接由軟件來控制，改善了脈沖電源輸出的抗干擾能力，從而提高了加工工件的粗糙度，降低了鉬絲的損耗。可選擇多種脈沖電源波形適合各種加工情形，提高了切割高工件的能力；

● 簡化了控制面板上的操作按鈕，將大量的按扭功能直接由軟件控制來實現。

主要技術參數

項目	參數
機床型號	DK350C/F	DK450C/F	DK550C/F	DK650C/F	DK860C/F
XYZ軸行程	250×350×300mm	350×450×300mm	450×550×300mm	500×650×400mm	630×800×400mm
工作臺面尺寸	710×410mm	720×480mm	820×570mm	1000×700mm	1140×780mm
工作臺液槽尺寸	800×600×300mm	880×610×350mm	970×720×400mm	1200×820×400mm	1200×820×400mm
最大工件重量	300kg	300kg	500kg	650kg	800kg
最大切割厚度	C型：300mm，F型：400/500mm
U、V軸行程	±60×±60mm
加工錐度角（角度/厚度）	±6 degree / 80mm
電極絲速度	1.18-11.18m/s
使用鉬絲線徑	Dia.0.16～0.22mm
電極絲恒張力	10-30N
工作臺定位精度	0.015/300mm(GB/T 7926-2015)
重復定位精度	±0.08mm(GB/T 7926-2015)
最大切割速度	≥300mm2/min（指定材料和厚度）
最佳表面光潔度	Ra1.0 um( 指定材料和厚度 )
加工精度	直身±0.007mm (GB/T 7926-2015) 錐度±0.03mm (GB/T 7926-2015)
機器外觀尺寸	1500×1100mm×1900mm	1500×1100mm×1900mm	1700×1400mm×1900mm	1850×1670mm×2000mm	2160×1800mm×2000mm
機器總重量（約）	1100Kg	1250Kg	1450Kg	1900Kg	2100Kg
