DK7780快走絲

發布時間：2019-12-31瀏覽次數：605

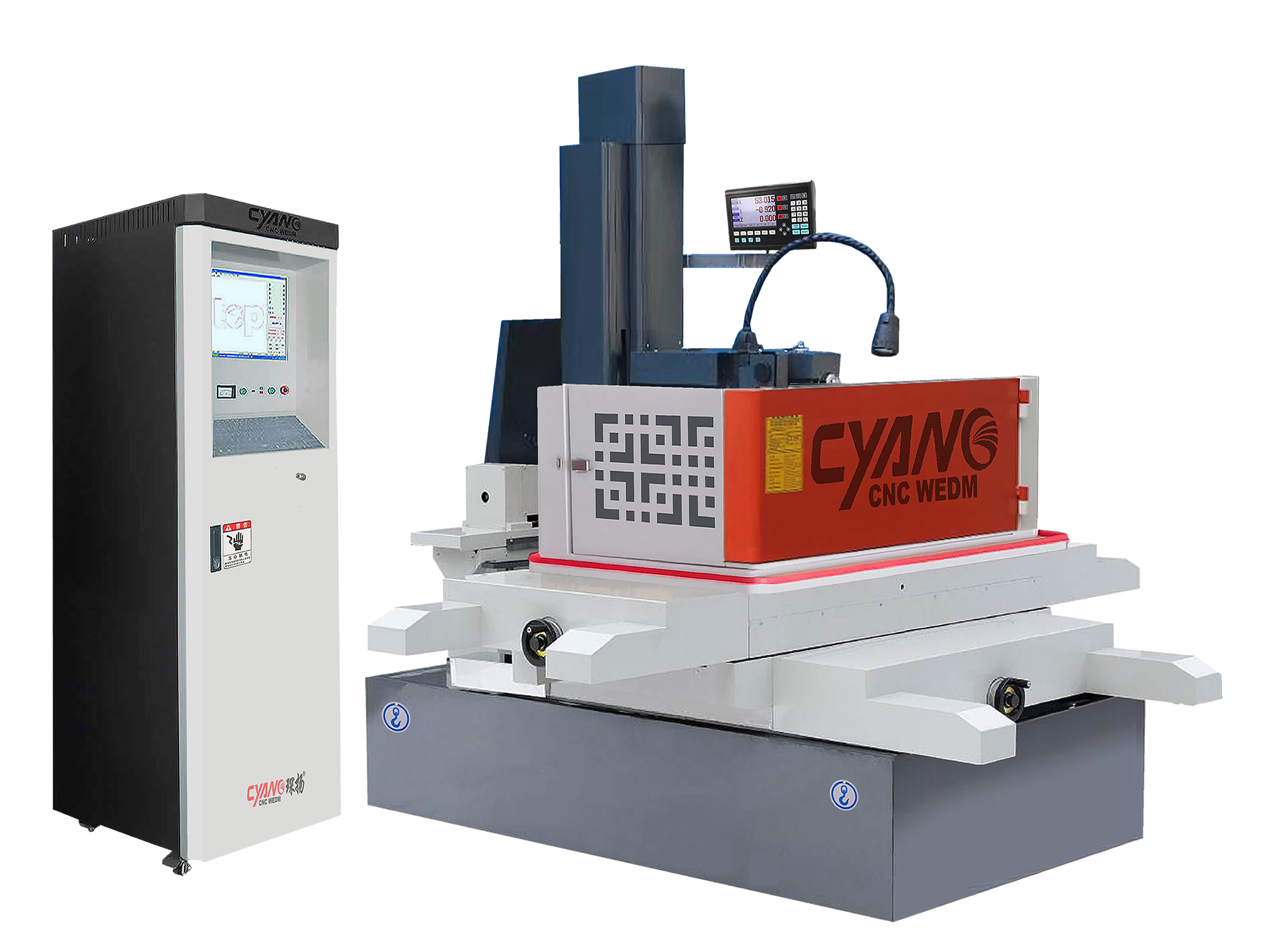

DK7780Z±6-15度

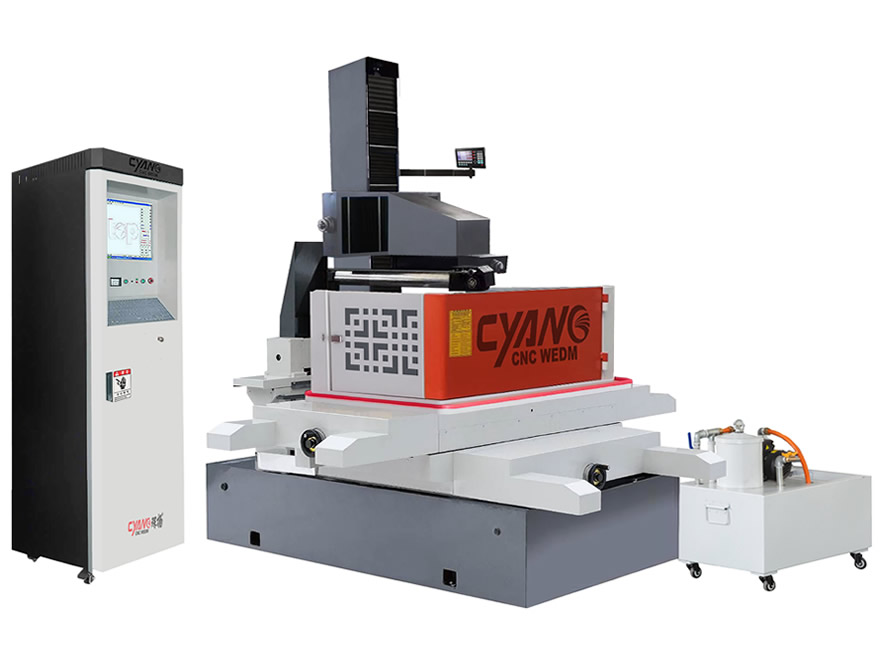

dk7780

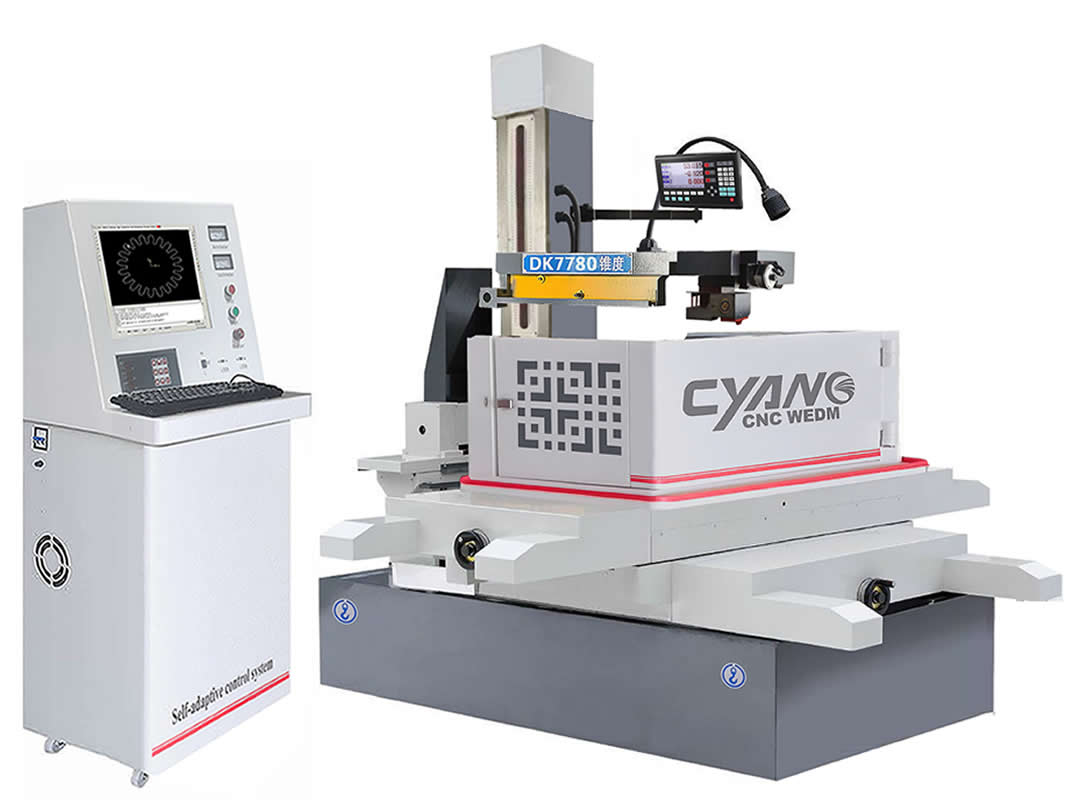

DK7780D±30-45度

主要特征

● 設備嚴格執行【國家標準】GB/T 7926-2015 數控往復走絲電火花線切割機床　精度檢驗，其各項技術指標符合該標準的要求；

● 采用樹脂砂鑄造技術，高剛性堅固的箱式結構設計，配合最佳的支柱(RIB)設計來承載立柱，降低鑄件應力所造成的變形，以達到高精密的基本要素。

● 長方型箱體結構床身，兩懸臂對稱平行式結構線架，比起C型結構，兩懸臂對稱結構縮短了運絲路徑，從而減少了振動點，確保了精度；

● 運絲筒采用輕型鋼質材料表面鍍鉻，耐磨抗腐蝕，平穩度高、配置變頻器控制往復旋轉，提高加工精度、光潔度，減少斷絲。

● X、Y軸采用國產品牌高精度硬軌，高載重精度保持性高。可選配直線導軌；

● X、Y軸絲杠選用精密研磨級滾珠絲杠，保持高精度；

● X、Y軸采用步進電機和節能無阻驅動器；

● 運絲采用自動緊絲機構，確保電極絲在運行時的穩定性，對于初學者更方便操作；

● 工作臺防護采用金屬框架水槽設計，造型優美，操作方便，節省空間。具有防塵、防壓、防漏，一改以往線切割污穢不堪的形象，讓加工過程滴水不漏。起到保護環境和工人身體健康及延長設備使用壽命的作用；

● 使用環保工作液，噴流均勻，廢液符合國家二級排放標準；

● X8/Autocut繪圖編程軟件，實現了CAD/CAM一體化。

● 手控盒操作，降低了工人的勞動強度，提高了工人的工作效率，減小了誤操作機會；

● 高速高頻脈沖電源，保證了在極速切割的條件下的穩定加工；

● 控制系統經高溫48小時老化工藝，極大降低了故障率。

● 支持圖形驅動自動編程，用戶無需接觸代碼，只需要對加工圖形設置加工工藝，便可進行加工；

● 支持多種線切割軟件生成的3B代碼、G 代碼等加工代碼；

● XYUV 4軸可設置換向，實時監控線切割加工機床的X、Y、U、V四軸加工狀態；

● 加工預覽，加工進程實時顯示；可放大、縮小觀看圖形，可從主視圖、左視圖、頂視圖等多角度觀察加工情況；

● 錐度工件的加工，采用四軸聯動控制技術，可以方便的進行上下異形面加工，使復雜錐度圖形加工變得簡單而精確；

● 具有自動報警功能，在加工完畢或故障時自動報警，報警時間可設置；

● 斷電時自動保存加工狀態、上電恢復加工，短路自動回退等故障處理；

● 加工結束是否自動關閉機床電源由用戶設置。

主要技術參數
