機械特性

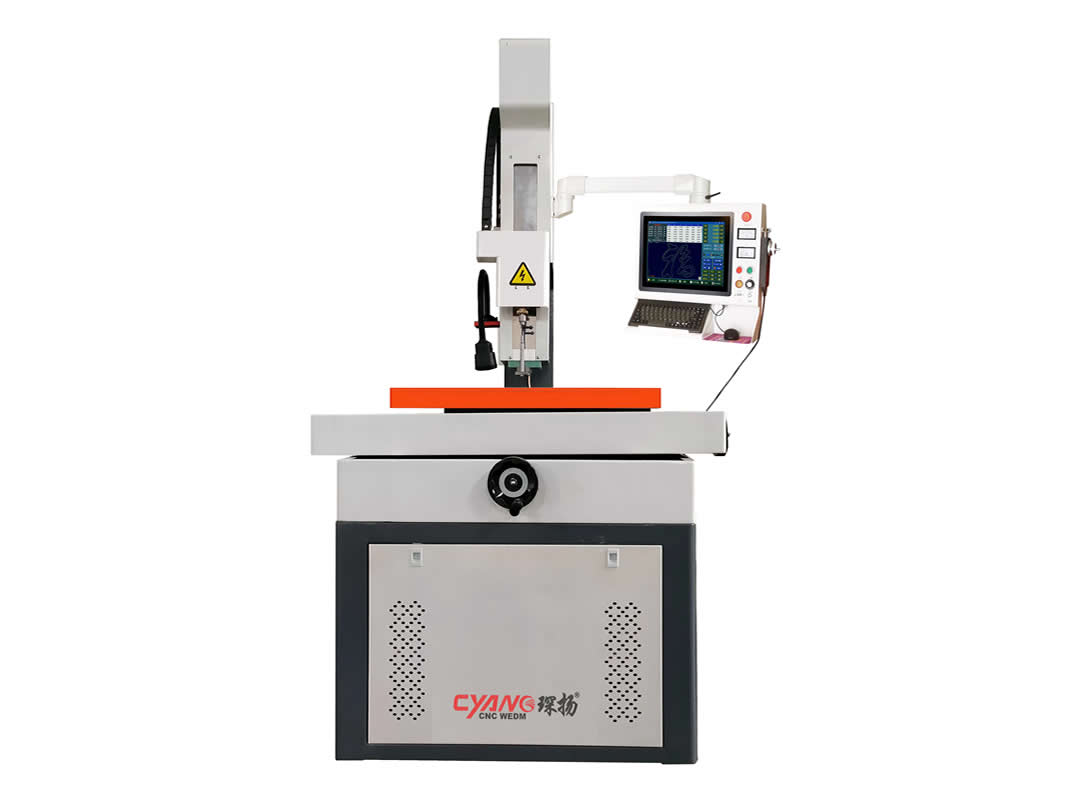

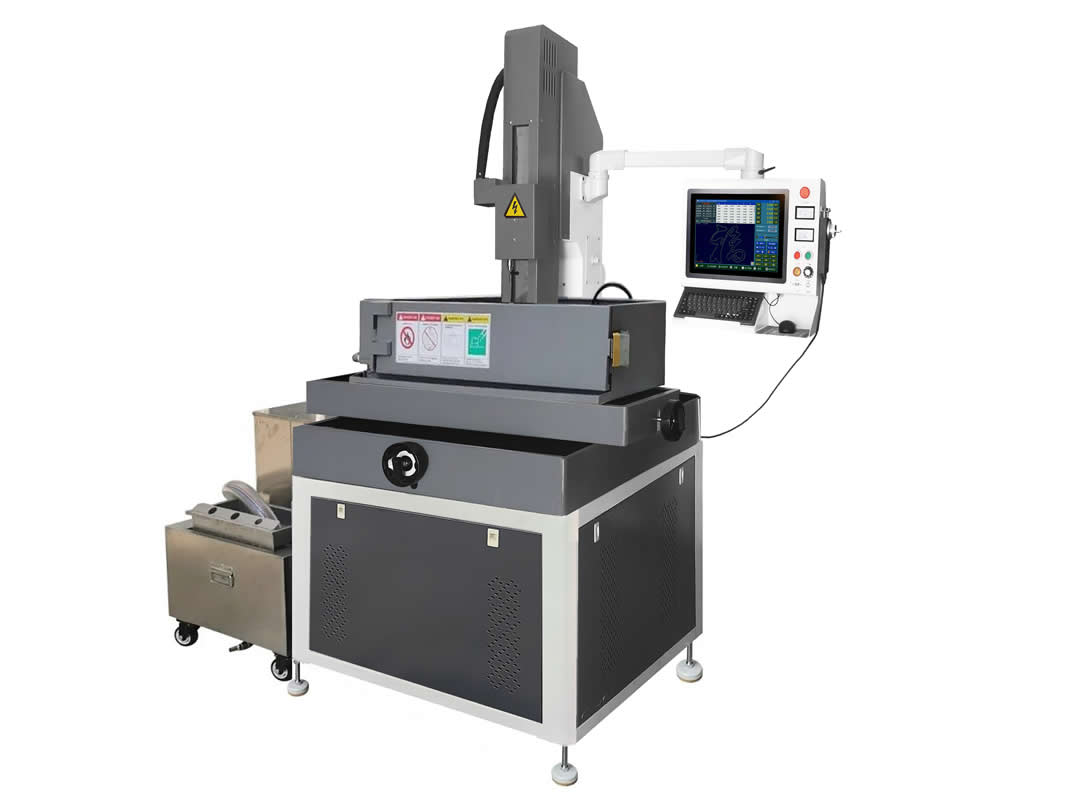

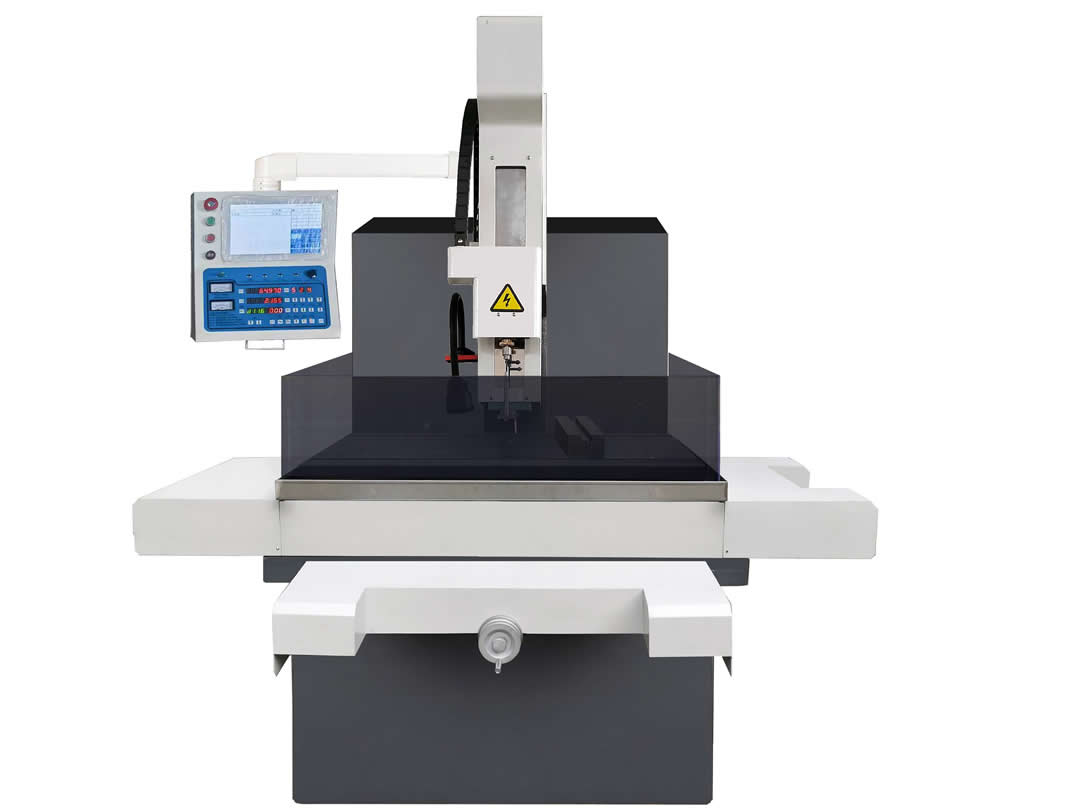

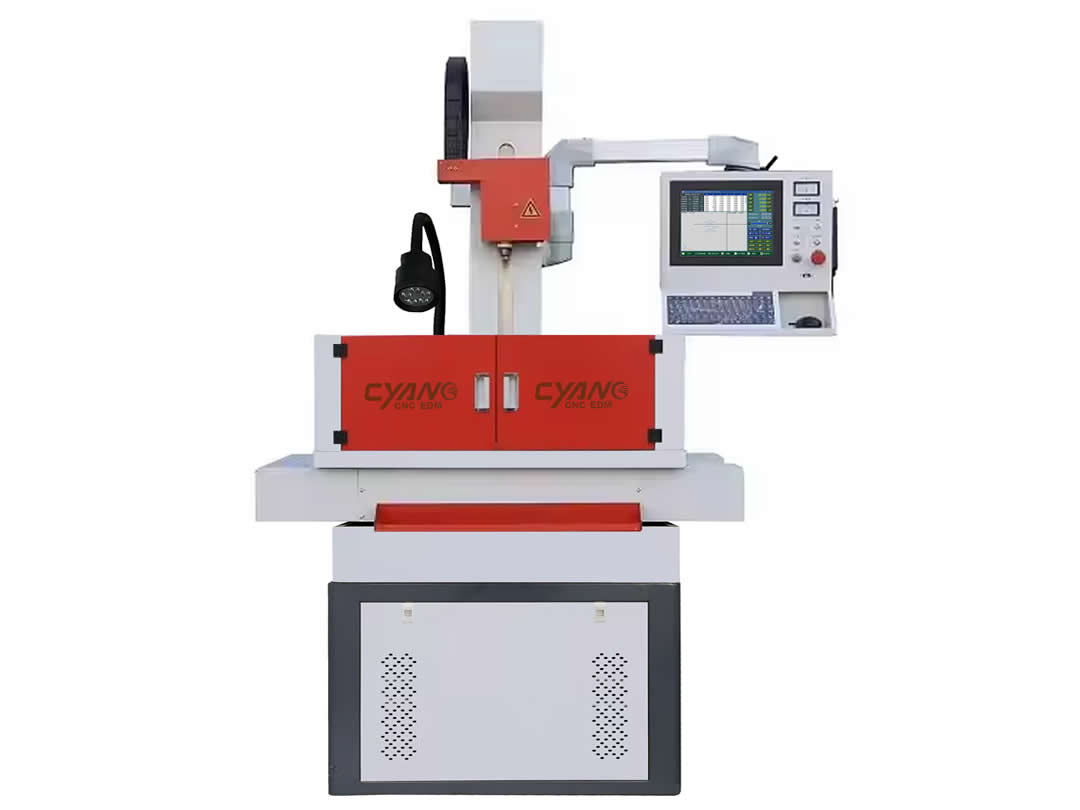

· DK703系列電火花穿孔機是三軸數控的高速穿孔機，XYZ三軸自動移位，自動打孔，操作簡單新手易學。

· 采用經典一體化設計（機床電氣一體），在設計過程中通過有限元分析使結構更加合理。具有造型美觀、結構新穎、性能優越，占地面積小，極具現代化工業氣息。

· 機床三軸進給方向采用直線導軌，保證了機床的快速響應度同時提高了機床整體剛性。

· X、Y軸采用閉環步進電機，具有共振抑制和速度觀測控制功能，可彌補機械的剛性不足，使電機的速度波動大幅度減低，低速下亦可平滑運轉，從而實現高速精準定位；

· 快速移動速度2m/min，縮短了孔距間移動時間，提高加工效率；

· 采用懸臂式操作箱，位置方位隨意轉動調整，方便用戶操作，且大大的保護了操作者的安全；

· 機床配有自動潤滑系統，由獨立的PLC控制，按照運行距離自動分配油量，大大降低了潤滑油的浪費，又避免了由于潤滑油的不足造成絲杠及線軌壽命的降低；

數控系統特性

· 安卓嵌入式的控制系統，實現與AutoCAD等繪圖軟件無縫對接，即高度整合又獨立界面控制，最大限度提升繪圖與編程的效率，同時支持DXF圖形文件導入，使得所有非AutoCAD繪圖的用戶也能使用系統的高效軌跡編程能力。用戶無需接觸代碼，只需要對加工圖形設置加工工藝，便可進行加工；同時，支持多種軟件生成的3B代碼、G 代碼等加工代碼；

· 控制系統操作界面，簡單易學，采用多種人工智能算法，控制系統具備智能數據庫，用戶只要材料、孔徑，就能自動匹配到最合理的工藝參數，真正的傻瓜式操作系統，有效降低作人員的崗位準入要求，尤其適合初學者。能在短時間內掌握機臺的使用。同時系統也支持DIY自行配置加工參數，以適應特殊要求的加工；

· 操作及輸入方式：觸摸式或鍵盤鼠標控制；

· 圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能；

· 短路處理功能；

· 停電記憶功能，加工結束自動停機功能及中途自動暫停控制；

· 自動對端面、對中心功能；

· 加工軌跡規劃、插補等功能；

· 菜單技術、自動編程功能；

· G代碼等工程文件的管理，網絡數據傳送及移動存儲器的調用；

· 具有電極自動修整功能；

· 間隙伺服跟蹤控制；

· 具有Z軸自動清零，定深控制功能；

· 可實現數控加工與手動加工模式轉換；

· 手控盒操作，開關旋轉頭、水泵、高頻、快速移軸、模擬加工，對刀分中，以及手輪功能，使操控得心應手。降低了工人的勞動強度，提高了工人的工作效率，減小了誤操作機會；
